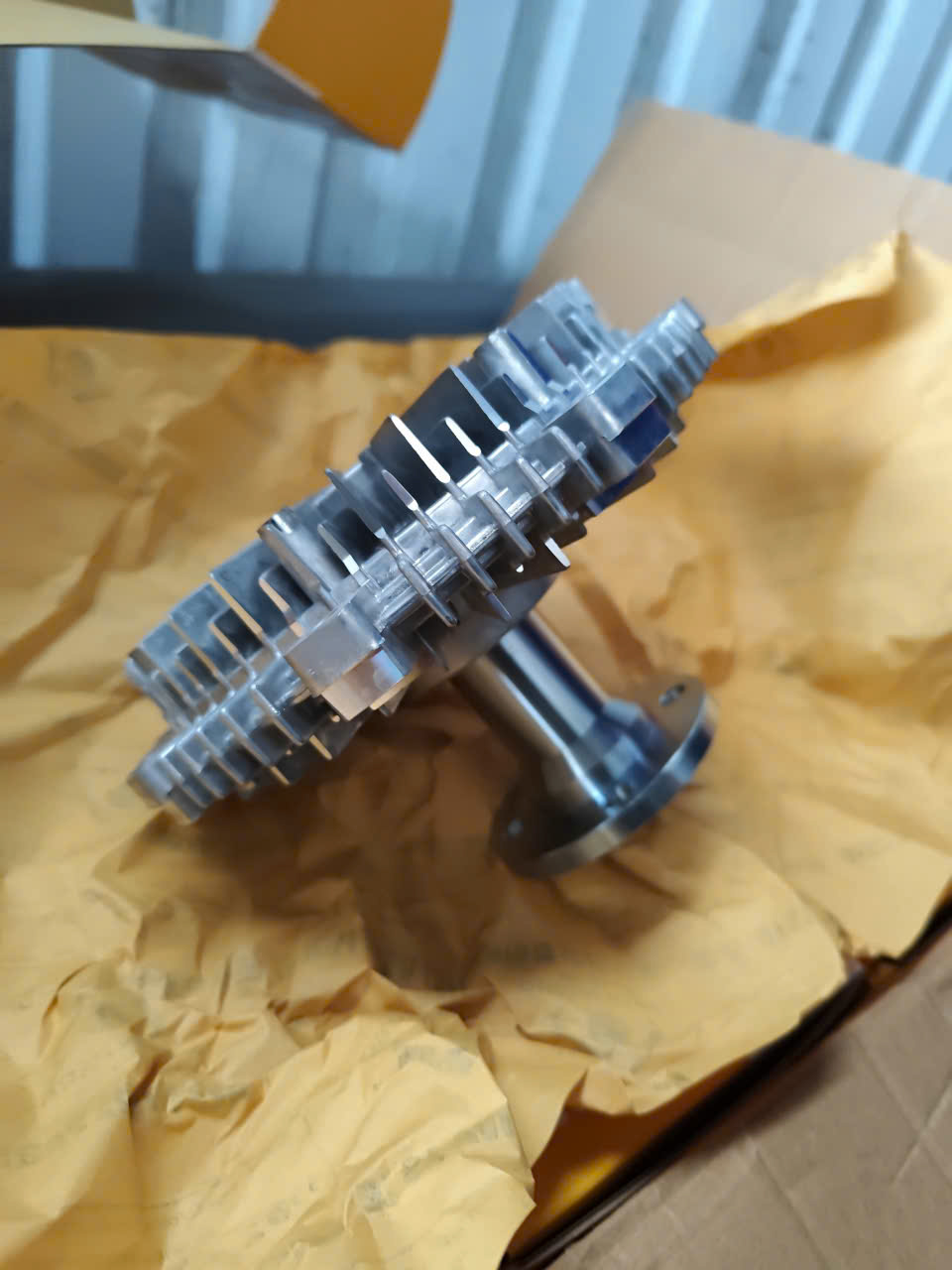

Ly tâm cánh quạt (fan clutch) trên động cơ Isuzu 4JJ1 có cấu tạo khá đặc trưng, được thiết kế để tự động điều chỉnh tốc độ quạt làm mát theo nhiệt độ nước làm mát và nhiệt độ gió qua két nước. Cấu tạo cơ bản gồm các phần sau:

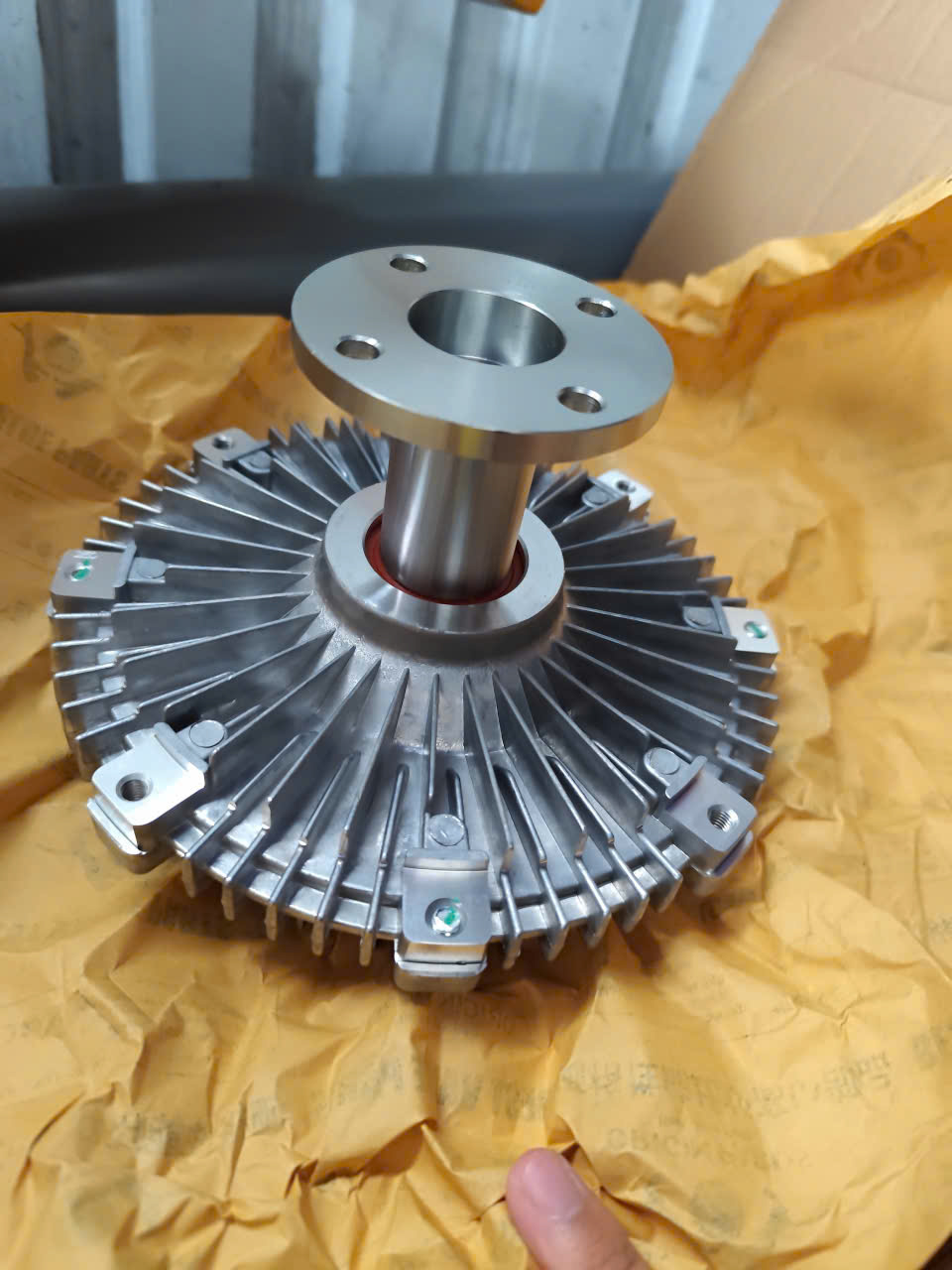

1. Thân ly tâm (Housing/Body)

Bằng hợp kim nhôm hoặc thép, chứa toàn bộ các chi tiết bên trong.
Có mặt bích để bắt vào trục bơm nước hoặc puli động cơ.

2. Đĩa ma sát & khoang silicon

Bên trong ly tâm có một khoang chứa dầu silicone
Đĩa ma sát được ngâm trong dầu silicone, khi dầu đặc lại sẽ truyền mô-men xoắn từ trục động cơ sang quạt.
Lượng dầu silicone và độ nhớt của nó quyết định mức độ truyền động (tốc độ quay của quạt).

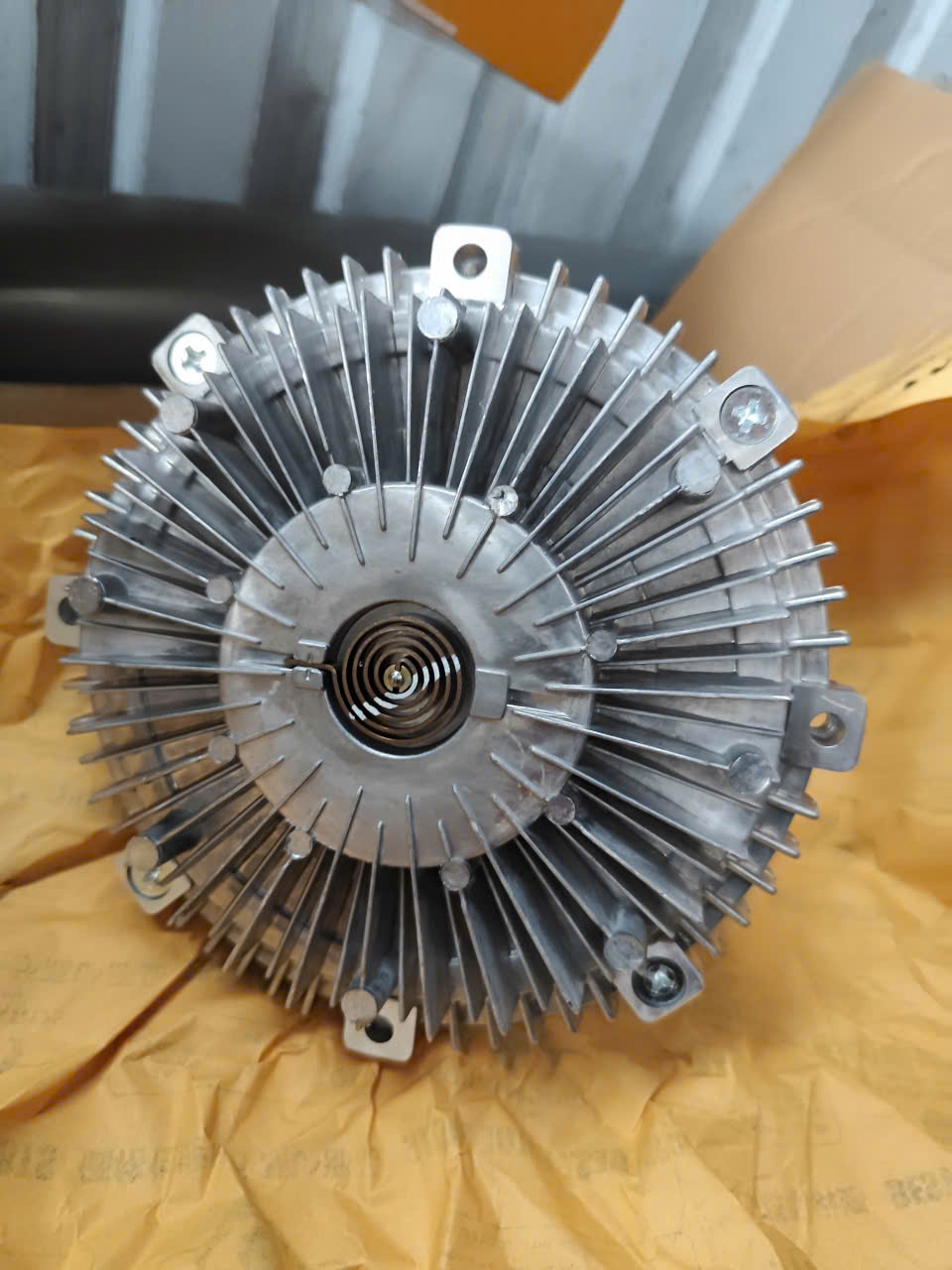

3. Van nhiệt (Bimetallic strip / Thermal spring)

Nằm ở mặt trước ly tâm.
Là một lò xo lưỡng kim (bimetal spring) nhạy cảm với nhiệt độ không khí từ két nước.
Khi nhiệt độ cao → lò xo biến dạng → mở van cho dầu silicone chảy vào khoang làm việc → quạt quay nhanh.
Khi nhiệt độ hạ → van đóng → giảm lượng dầu silicone trong khoang → quạt quay chậm hoặc tự do.

4. Bánh công tác

Một đĩa gắn liền với trục động cơ
Một đĩa khác gắn với cánh quạt
Hai đĩa truyền lực thông qua dầu silicone.

5. Cánh quạt

Gắn trực tiếp vào cụm ly tâm.
Quay nhanh hay chậm tùy theo lực truyền qua dầu silicone.

6. Ổ bi & phớt làm kín

Ổ bi chịu tải trọng quay của quạt.
Phớt giữ kín dầu silicone, tránh rò rỉ ra ngoài.

3.Nhiệm vụ chính của ly tâm trong hệ thống làm mát.

Ly tâm xe tải, hay còn gọi là quạt gió, có nhiệm vụ quan trọng trong hệ thống làm mát của xe. Nó được kết nối trực tiếp với két làm mát, một phần không thể thiếu của hệ thống làm mát động cơ. Ly tâm giúp thổi không khí qua két làm mát, làm mát nước làm lạnh và duy trì nhiệt độ hoạt động an toàn cho động cơ xe.

Tác dụng:

+ Hạ nhiệt độ khi động cơ đang hoạt động

+ Giữ động cơ không bị rơi vào trạng thái quá nhiệt

4.Nguyên lý hoạt động của ly tâm cánh quạt isz 4jj1.

1. Khi động cơ còn lạnh / nhiệt độ thấp

Nước làm mát và không khí qua két nước chưa nóng.
Lò xo lưỡng kim (bimetal spring) co lại → đóng van dầu.
Ít dầu silicone đi vào khoang làm việc giữa đĩa chủ động và bị động → lực truyền nhỏ.
Quạt chỉ quay chậm theo trục động cơ (hoặc quay tự do) → giảm hao công suất, tiết kiệm nhiên liệu.

2. Khi động cơ nóng lên / nhiệt độ cao

Nhiệt độ không khí qua két nước tăng.
Lò xo lưỡng kim giãn nở, làm mở van dầu.
Dầu silicone chảy vào khoang làm việc nhiều hơn → tăng độ nhớt.
Lực ma sát nhớt truyền nhiều hơn từ trục động cơ → quạt quay nhanh hơn.
Quạt hút mạnh gió qua két nước → tản nhiệt động cơ.

3. Khi nhiệt độ hạ xuống

Không khí làm mát giảm nhiệt → lò xo lưỡng kim co lại, van đóng dần.
Dầu silicone rút về khoang chứa → lực truyền giảm.
Quạt quay chậm lại → chỉ duy trì làm mát cơ bản.

5.Các hư hỏng thường gặp ở ly tâm cánh quạt isz 4jj1.

Rò rỉ dầu silicone
- Nguyên nhân: phớt làm kín bị mòn, nứt, hoặc nắp ly tâm hở.
- Hậu quả: thiếu dầu nhớt → ma sát giảm → quạt không quay đủ tốc độ khi máy nóng → động cơ dễ quá nhiệt.
Lò xo lưỡng kim (van nhiệt) hỏng
- Có thể bị gãy, kẹt, hoặc mất tính đàn hồi.
- Khi đó van không điều tiết được lượng dầu:
  - Quạt quay liên tục tốc độ cao → hao công suất, tốn nhiên liệu, ồn lớn.
  - Hoặc quạt không vào tải khi nóng → động cơ quá nhiệt.
Ổ bi bên trong mòn / hỏng
- Dấu hiệu: phát tiếng kêu rít, ù, hoặc rung mạnh khi quạt quay.
- Nếu nặng có thể gây kẹt quạt hoặc văng cánh quạt.
Đĩa ma sát mòn / cháy xước
- Do dầu silicone bẩn hoặc thiếu → ma sát trực tiếp.
- Làm giảm khả năng truyền mô-men xoắn.
Cánh quạt lắp vào ly tâm bị nứt, gãy
- Thường do rung động mạnh hoặc lắp sai.
- Có thể làm mất cân bằng, gây hỏng thêm ổ bi hoặc vỡ vỏ ly tâm.

6.Lưu ý khi tháo ly tâm quạt 4JJ1.

Ngắt nguồn điện và đảm bảo an toàn
- Tắt máy, tháo chìa khóa, chờ động cơ nguội hẳn mới thao tác.
- Tránh chạm vào cánh quạt khi động cơ còn nóng hoặc còn quay.
Xác định đúng điểm bắt bu-lông
- Ly tâm thường được bắt vào puli bơm nước bằng 4 – 6 bu-lông.
- Khi tháo cần giữ chặt puli để tránh xoay trơn.
Tháo theo thứ tự chéo
- Nới lỏng bu-lông theo đường chéo để tránh cong vênh mặt bích hoặc nứt thân ly tâm.
Không dùng búa gõ mạnh
- Gõ hoặc cạy quá mạnh có thể làm vỡ vỏ nhôm hoặc cong trục.

7.Lưu ý khi lắp đặt.

Kiểm tra kỹ ly tâm trước khi lắp
- Không rò rỉ dầu silicone.
- Ổ bi quay êm, không kẹt.
- Lò xo lưỡng kim còn hoạt động.
Lắp đúng hướng và cân quạt
- Đảm bảo cánh quạt gắn chắc chắn, không đảo, không chạm két nước.
- Nếu cánh quạt có dấu mòn hoặc nứt → nên thay luôn, tránh mất cân bằng gây rung động.
Siết bu-lông đúng lực siết (torque)
- Siết theo thứ tự chéo, đều lực.
- Tránh siết quá chặt làm nứt vỏ hoặc lỏng dễ rơi.
Sau khi lắp, kiểm tra khe hở
- Đảm bảo quạt không chạm vào két nước, nắp capo hoặc các chi tiết khác.
- Quay bằng tay thử, quạt phải quay trơn tru.
