Tay đèn xi nhan Isuzu 6WF1

Liên hệ

Mã SP: TXN-ISZ

- Phụ tùng Tay đèn xi nhan Isuzu 6WF1 cao cấp, giá tốt, giao hàng toàn quốc.

- Qúy khách hàng vui lòng liên hệ Hotline/Zalo 0901 303 798/ 0901 502 798 để được tư vấn miễn phí.

- Phụ Tùng Phúc Điền chuyên cung cấp phụ tùng xe tải HINO ISUZU FUSO HUYNDAI KIA nhập khẩu chất lượng cao.

Đặt hàng ngay

Liên hệ Đặt hàng 0901502798

Thông tin sản phẩm

Tay đèn xi nhan Isuzu 6WF1

Tay đèn xi nhan Isuzu 6WF1 (tay công tắc đèn, cần xi nhan Isuzu Giga 15T, cần gạt đèn pha Isuzu đầu kéo bê tông 15 tấn) là bộ phận lắp ngay sau vô lăng, dùng để điều khiển xi nhan, đèn pha – cốt, đèn chiếu gần, xa và đôi khi cả cần gạt nước. Sản phẩm chính hãng Isuzu, thiết kế chuẩn giắc cắm theo xe, thao tác nhẹ, nhạy, đảm bảo an toàn và tiện lợi khi vận hành xe tải Giga 6WF1, 15 tấn, xe bồn bê tông.

Phụ tùng Phúc Điền chuyên cung Tay đèn xi nhan Isuzu 6WF1 cấp cao cấp, giá tốt. Ngoài ra chúng tôi còn cung cấp phụ tùng, linh kiện các loại xe Hyundai - Isuzu - Hino - Fuso, quý khách hàng vui lòng liên hệ hotline/ zalo 0901303798 để được tư vấn miễn phí!

Giới thiệu sản phẩm

- Tên gọi: Tay đèn xi nhan Isuzu 6WF1

- Dòng xe: Isuzu 6WF1

- Hàng cao cấp, chất lượng cao, mới 100%

- Đơn vị phân phối: Phụ tùng Phúc Điền

Qúy khách hàng có thể xem thêm các loại phụ tùng Hino tại đây!

Hình ảnh sản phẩm

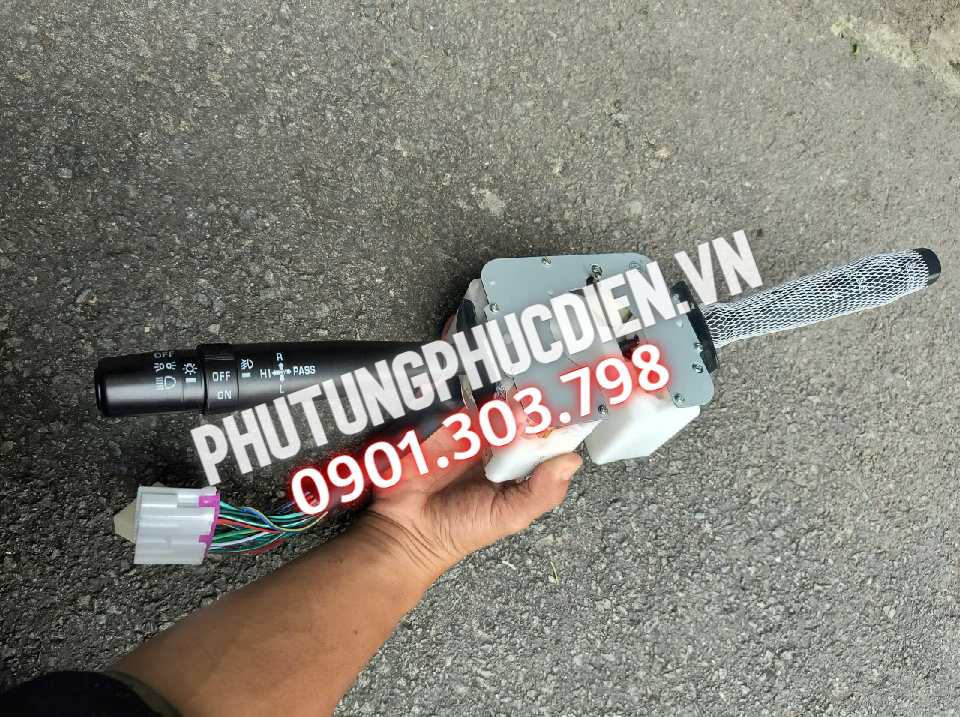

Hình sản phẩm thực tế tại cửa hàng

>>> tay đèn xi nhan Isuzu 6WF1

>>> tay đèn pha Isuzu 15 tấn

>>> tay công tắc đèn Isuzu 6WF1

>>> công tắc xi nhan Isuzu Giga

>>> tay điều khiển đèn Isuzu Giga 15T

>>> cần gạt đèn Isuzu 6WF1

>>> cần xi nhan Isuzu Giga

>>> tay đèn pha xi nhan Isuzu đầu kéo

>>> tay đèn xi nhan chính hãng Isuzu

>>> tay đèn pha bê tông 15T Isuzu

>>> cần gạt đèn pha Isuzu 6WF1

>>> công tắc đèn Isuzu xe bồn bê tông

Cấu tạo tay đèn xi-nhan Isuzu Giga 15T / 6WF1

1. Phần thân chính (housing)

Là khối nhựa trắng ngà bao quanh cơ cấu chuyển mạch, gồm 2 khoang:
- Khoang bên trái: chứa bảng mạch PCB điều khiển xi-nhan và đèn pha.
- Khoang bên phải: chứa cơ cấu trả cần, lẫy cơ học và lò xo.
Phía trên có nắp kim loại cố định bằng 6 ốc vít, giúp bảo vệ cơ cấu trong khi vẫn dễ tháo bảo trì.

2. Cần điều khiển

In rõ các nấc:
- OFF – ON – PASS – HI – LO
- Dùng để chuyển chế độ đèn pha/cốt, bật đèn định vị, passing nháy pha.
Cần làm bằng nhựa đen cứng, đầu có xoay tròn để chọn chế độ đèn.
Bên trong cần có trục kim loại và ống dẫn dây nối về bảng mạch PCB.

3. Bảng mạch điện (PCB)

Chứa:
- Các mạch đồng in để đóng/ngắt tín hiệu đèn và xi-nhan.
- Các relay mini hoặc transistor điều khiển passing/đèn pha.
- Dây nối ra giắc chính.
Giúp thay thế hệ thống wafer cơ học cũ, điều khiển chính xác và bền hơn.

4. Bộ giắc kết nối điện

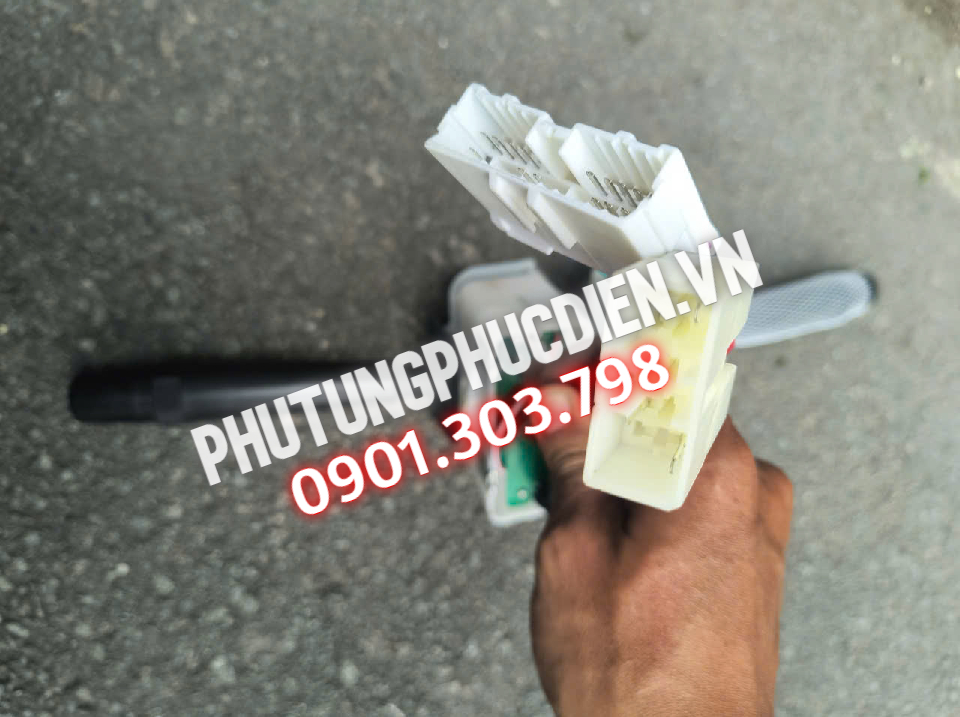

Có hai giắc lớn màu trắng:
- Giắc 12 chân (dây nhiều màu) – kết nối tới hệ thống đèn, xi-nhan, còi.
- Giắc 6 chân (màu trắng ngà) – nối tới hệ thống điện phụ hoặc gạt mưa.
Các chân giắc được mạ để chống oxy hóa, đầu dây bọc gen chống nhiễu.

5. Cơ cấu lẫy trả về

Ẩn bên trong thân, hoạt động nhờ lò xo và cam.
Khi bật xi-nhan trái/phải, vô-lăng quay trả về vị trí trung tâm sẽ tự ngắt xi-nhan.
Có cụm nhựa màu vàng ngà làm cam trả và lò xo nén.

6. Dây dẫn và ống bọc

Dây điện ra từ 2 cần được gom lại trong ống cao su đen, tránh hở, mài mòn.
Đầu dây nối trực tiếp vào giắc chính phía dưới.

Tóm tắt chức năng chính

Vị trí	Chức năng	Ghi chú
Cần trái	Xi-nhan trái/phải – đèn pha/cốt – passing	Có cơ cấu tự trả
Núm xoay đầu cần	Bật tắt đèn định vị / đèn pha	Xoay 3 nấc
Mạch PCB	Xử lý tín hiệu passing, đèn chính	Đầu ra tới relay trung tâm
Giắc đôi	Truyền tín hiệu đến hệ thống điện xe	12 chân & 6 chân
Thân chính	Giữ cố định, lắp vào cột lái	Có gá bắt bằng vít

Yêu cầu kỹ thuật

Loại này thuộc nhóm combination switch heavy-duty, dùng cho Isuzu Giga 15 tấn, đầu kéo 6WF1, xe trộn bê tông.
Ưu điểm: độ chính xác cao, mạch PCB ổn định, thao tác nhẹ, tuổi thọ lớn.
Nhược điểm: khó sửa chữa chi tiết (vì mạch kín), cần thay mới khi hư.

Nguyên lý làm việc

Tay đèn xi nhan Isuzu 6WF1 hoạt động dựa trên nguyên lý đóng – ngắt mạch điện thông qua cơ cấu cơ khí kết hợp mạch PCB. Khi người lái gạt hoặc xoay cần điều khiển, các tiếp điểm điện bên trong được kích hoạt, truyền tín hiệu qua giắc nối đến hệ thống đèn trên xe.

Cụ thể:

Khi gạt cần lên hoặc xuống, cơ cấu cam và lò xo đẩy lá tiếp điểm chạm vào mạch xi nhan trái hoặc phải. Dòng điện từ cầu chì đi qua mạch này đến relay xi nhan, kích hoạt đèn chớp theo nhịp. Khi vô lăng trả về vị trí thẳng, cam cơ khí tự đẩy cần về vị trí trung tâm, ngắt mạch xi nhan.
Khi xoay núm đầu cần, các tiếp điểm tương ứng đóng lại, cấp điện cho đèn định vị, đèn cốt hoặc đèn pha. Nếu kéo cần về phía người lái, tiếp điểm passing đóng tạm thời, cho phép đèn pha nháy sáng để xin đường.
Tín hiệu điện sau khi được gửi đi sẽ được hệ thống relay trung gian và cầu chì chính khuếch đại, điều khiển hoạt động của đèn phía trước, đèn sau, và bảng táp-lô hiển thị hướng xi nhan.

Toàn bộ quá trình diễn ra nhờ sự phối hợp giữa chuyển động cơ học của cần gạt và mạch điện tử điều khiển trên PCB, giúp thao tác nhẹ, chính xác và ổn định trong thời gian dài.

Lưu ý khi lắp đặt

Ngắt nguồn điện trước khi tháo hoặc lắp để tránh chập mạch hoặc làm hỏng mạch điện bên trong.
Kiểm tra giắc nối và dây điện: đảm bảo đầu giắc sạch, không oxy hóa, chân tiếp xúc không cong hoặc gãy.
Cố định tay đèn đúng vị trí trên cột lái, siết ốc vừa đủ lực, tránh siết quá chặt gây nứt vỏ nhựa hoặc lệch cơ cấu cam trả về.
Lắp đúng hướng khóa cam và vị trí định vị cần gạt, tránh tình trạng cần không tự trả về sau khi xi nhan.
Sau khi lắp, kiểm tra hoạt động từng chế độ: xi nhan trái/phải, đèn cốt/pha, passing — đảm bảo tiếp xúc tốt, không bị lỏng hoặc chập chờn.
Không dùng keo hoặc dầu mỡ bôi vào bên trong tay đèn, vì có thể làm hỏng tiếp điểm hoặc trượt cơ cấu trả về.
Nếu thay mới, nên dùng hàng chính hãng Isuzu để đảm bảo độ tương thích và tuổi thọ lâu dài.

Lưu ý trong quá trình sử dụng

Không dùng lực mạnh khi gạt hoặc kéo cần, tránh làm gãy trục nhựa hoặc cong lò xo trả về.
Khi vô lăng chưa trở thẳng, không nên cố ép cần xi nhan về giữa — hãy để cơ cấu tự động trả về để tránh mòn cam.
Tránh để nước hoặc bụi lọt vào khu vực tay đèn, đặc biệt khi vệ sinh nội thất, vì có thể gây oxy hóa mạch điện bên trong.
Nếu thấy đèn xi nhan chập chờn hoặc không tắt, cần kiểm tra ngay công tắc hoặc relay xi nhan để tránh cháy bóng hoặc chập điện.
Không tự ý tháo tay đèn nếu không có kinh nghiệm — cấu trúc bên trong gồm nhiều tiếp điểm nhỏ, dễ sai lệch khi lắp lại.
Khi cần có dấu hiệu lỏng, cứng hoặc không ăn khớp, nên bảo dưỡng hoặc thay mới ngay để đảm bảo an toàn khi điều khiển.
Định kỳ kiểm tra hệ thống điện chiếu sáng và relay xi nhan để tay đèn hoạt động ổn định, đặc biệt trên xe tải vận hành liên tục như Isuzu Giga 6WF1.

Mua Tay đèn xi nhan Isuzu 6WF1 ở đâu uy tín?

Qúy khách hàng có thể mua Tay đèn xi nhan Isuzu 6WF1 từ Phụ tùng Phúc Điền, chúng tôi được đánh giá là uy tín trong lĩnh vực cung cấp phụ tùng ô tô. Phụ tùng Phúc Điền cung cấp đa dạng các loại phụ tùng chất lượng cho xe HINO - HYUNDAI - ISUZU - FUSO

Thông tin liên hệ:

Website: phutungphucdien.vn
Hotline/ zalo: 0901.303.798

Nếu quý khách hàng đang tìm kiếm Tay đèn xi nhan Isuzu 6WF1 và mong muốn mua từ một địa chỉ uy tín, Phụ tùng Phúc Điền là một lựa chọn đáng tin cậy. Chúng tôi cam kết sản phẩm đúng mô tả, bảo hành dài hạn.

Hình thức Giao hàng

- Phụ tùng ô tô phúc điền chuyên cung cấp phụ tùng giá rẻ tại tphcm trong nhiều năm qua với bảng giá phụ tùng xe tải hino tương đối rẻ và chất lượng do đó được rất nhiếu khách hàng toàn quốc tin dùng

- Chúng tôi giao hàng toàn quốc qua các kênh logistic như giao hàng nhanh, giao hàng tiết kiệm, viettel, vnpt thu hộ và chuyển khoản

- Đội ngủ xe ôm giao hàng nội thành thiện chiến với chở hàng nặng hàng cồng kềnh đi các vùng lân cận như đồng nai, bình dương và long an, nhà bè nhằm đáp ứng nhu cầu nhanh hoạt động sản xuất và thươg mại của khách hàng

- Với khách hàng ở xa chúng tôi còn gửi hàng qua chành xe và nhà xe với tốc độ nhanh hơn, và tàu hoả giúp tiết kiệm chi phí gửi hàng hơn cho quý khách hàng toàn quốc

Chế độ bảo hành

Bao lắp đặt, đổi trả hàng trong vòng 7 ngày - Bảo hành sản phẩm theo chính sách của cửa hàng tại đây!
